Ziel dieses Projektes ist die Errichtung einer WLAN-Richtfunkstrecke zwischen dem Haus eines Freundes und dessen Weinberghütte. Die Entfernung der beiden Standorte beträgt ca. 2.5 km Luftlinie.
Dort soll später eine Webcam und eine Wetterstation angebracht werden. In der Weinberghütte wird die Spannungsversorgung über eine 12V-Batterie realisiert, die von einer Solarzelle und einem Laderegler geladen wird. Als Router kommen zwei Linksys WRT54GL zum Einsatz, an denen jeweils eine 18 dBi Yagi-Antenne angeschlossen ist.
Durch die gesetzliche Limitierung der Sendeleistung auf 100 mW (20 dBi) muss die Sendeleistung am Router herabgesetzt werden. Die genaue Sendeleistung lässt sich mit folgender Formel berechnen:
(Sendeleistung Router [dBm] ) + (Gewinn Antenne [dBi] ) - (Dämpfung Kabel, Stecker, Adapter etc. [dBi] ) <= 20 dBi
Also:
20 dBi - 18 dBi (Antenne) + 3 dBi (Verlust Kabel) = 5 dBm (Sendeleistung Router) ~ 3.1628 mW
Die Sendeleistung in mW kann folgendermaßen berechnet werden:
P(mW) = 1mW · 10(P(dBm)/ 10)
Alternativ kann die Sendeleistung auch aus folgender Tabelle abgelesen werden:
| -40 dBm | 0.0001 mW |
| -30 dBm | 0.0010 mW |
| -20 dBm | 0.0100 mW |
| -10 dBm | 0.1000 mW |
| 0 dBm | 1.0000 mW |
| 1 dBm | 1.2589 mW |
| 2 dBm | 1.5849 mW |
| 3 dBm | 1.9953 mW |
| 4 dBm | 2.5119 mW |
| 5 dBm | 3.1628 mW |
| 6 dBm | 3.9811 mW |
| 7 dBm | 5.0119 mW |
| 8 dBm | 6.3096 mW |
| 9 dBm | 7.9433 mW |
| 10 dBm | 10.0000 mW |
| 20 dBm | 100.0000 mW |
| 30 dBm | 1000.0000 mW |
| 40 dBm | 10000.0000 mW |
| 50 dBm | 100000.0000 mW |

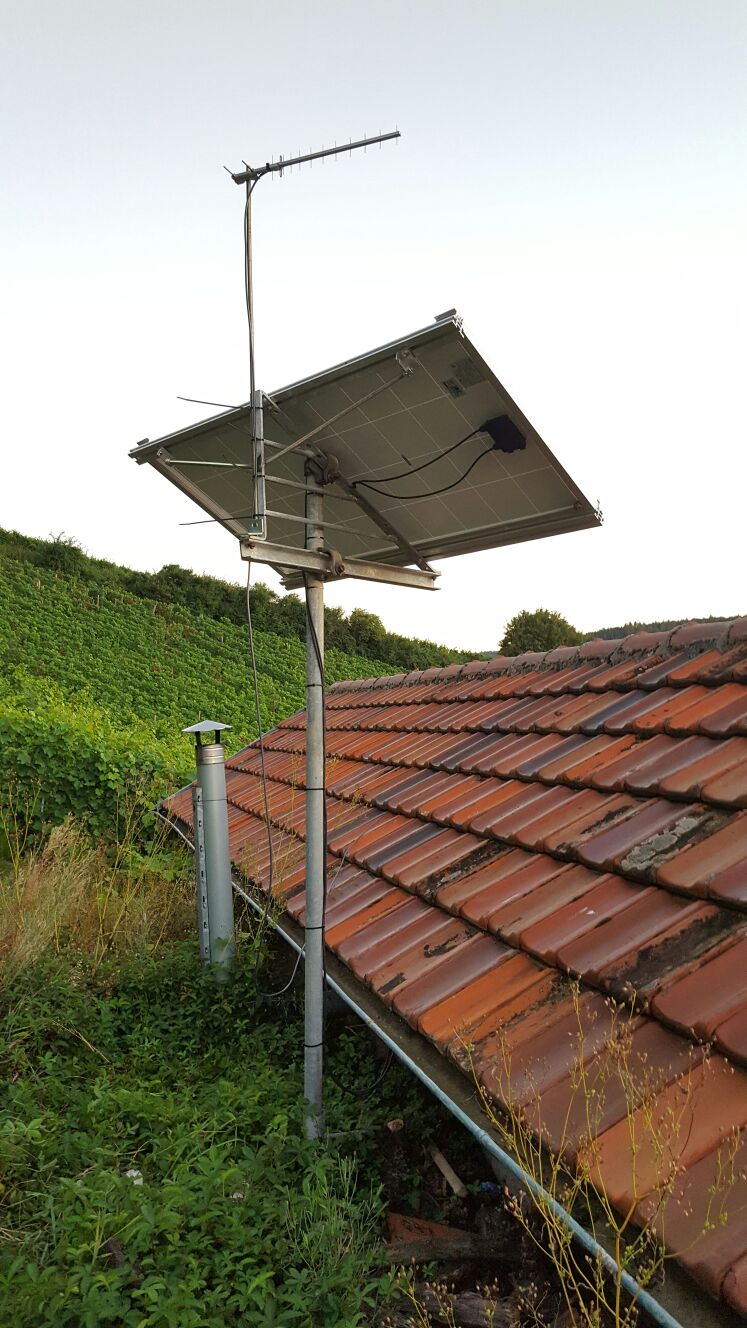

Auf diesem Bild ist die provisorische Montage der Yagi-Antenne am Mast der Solarzelle zu sehen.
